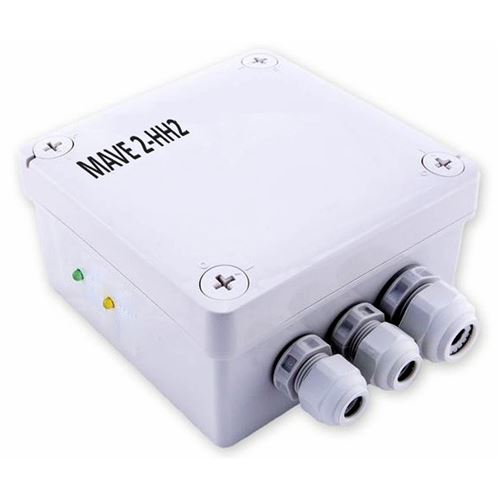

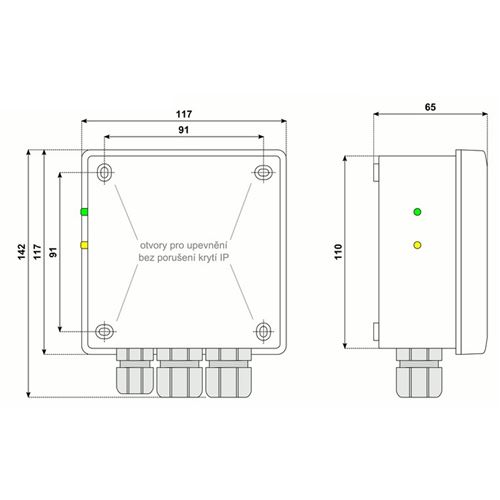

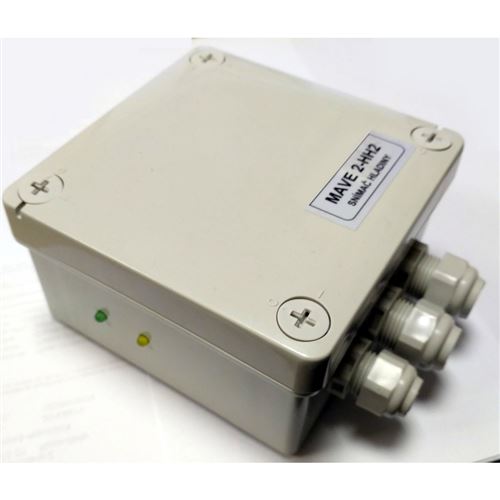

Snímač hladiny MAVE 2-HH2 společně s ponornými sondami slouží k dopouštění nádrže, ochraně čerpadel proti chodu na sucho (bez vody) nebo pro automatické ovládání čerpadel a čerpací techniky. Pro přímé ovládaní čerpadel do max. 1500 W.
Použití:
Ochrana jednofázových čerpadel s příkonem do 1500 W proti chodu bez vody nebo jejich automatické ovládání.
Popis:
Automatické ovládání čerpadla připojením dvou sond, jejichž vzdálenost určuje spínací diferenci, nebo dvojité sondy (PS-3). Ponorné sondy nejsou součástí snímače hladiny, nutno zakoupit samostatně.
Popis činnosti - automatické ovládání čerpadla:

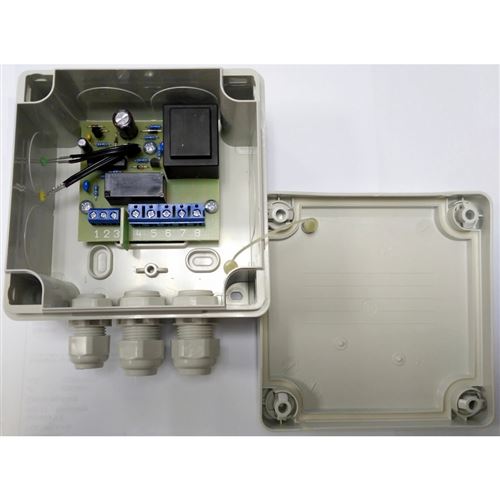

Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED dioda a současně relé ve snímači přitáhne (propojí se svorky 5-6) a spojí obvod napájení čerpadla. To čerpá až do doby, než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a rozpojí se obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě dojde automaticky k opětovnému zapnutí čerpadla.
Popis činnosti - automatické doplňování nádrže čerpadlem:
V nádrži se umístí sondy do výšky dle požadavku na zapínání (spodní sonda) a vypínání (horní sonda) dopouštění nádrže. Je-li v nádrži dostatek vody je relé ve snímači sepnuté (propojené svorky 5-6) a čerpadlo je odpojené (nedopouští). Jakmile klesne hladina v nádrži pod úroveň spodní sondy odpadne relé ve snímači (propojí se svorky 4-5) a spustí se čerpadlo (dopouštění nádrže). Nádrž se dopouští až do doby, kdy vystoupá hladina v nádrži zpět na úroveň horní sondy. V případě, kdy je při zapojení snímačů nedostatek vody v nádrži, spustí se ihned čerpadlo a dopouštění. Po dostoupení hladiny na úroveň horní sondy se čerpadlo odpojí a zapojení funguje dle výše uvedeného popisu.
Snímač hladiny MAVE 2-HH2 není určen pro automatické doplňování zásobní nádrže z vodovodního řadu. Pro tento účel je vhodné použít snímač hladiny MAVE 2-S2 (DIN).
Podrobné schéma zapojení najdete v montážním návodu níže.
